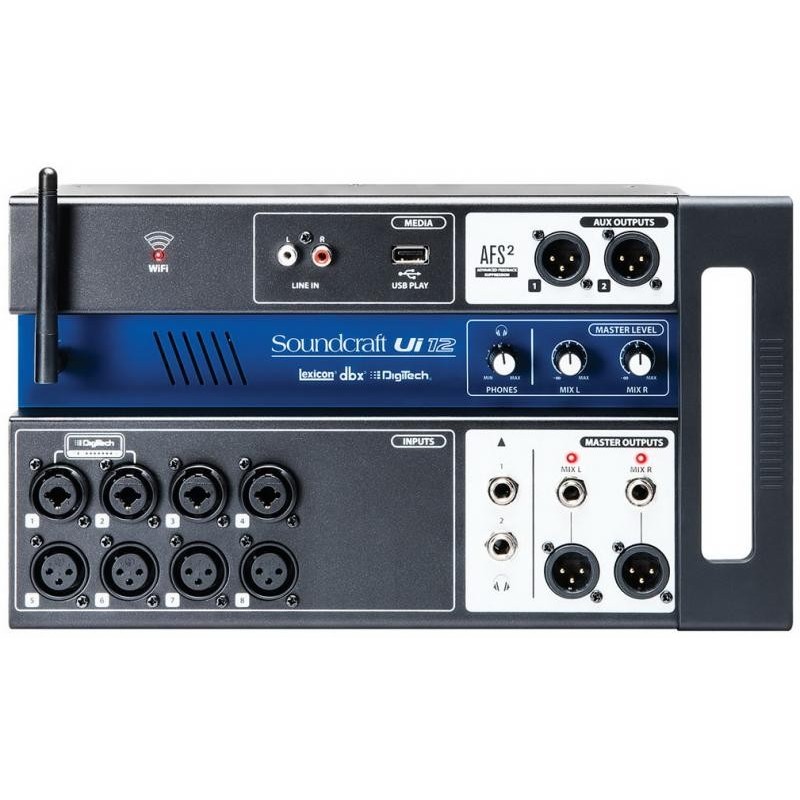

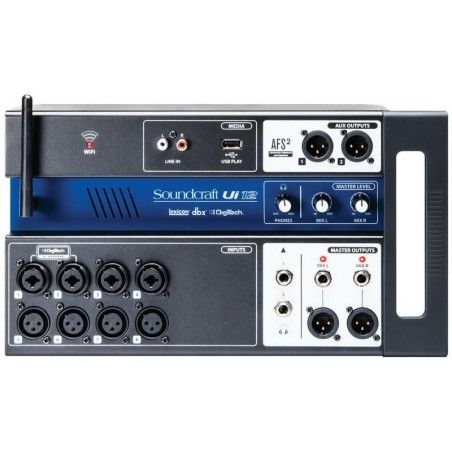

SOUNDCRAFT Ui12 Mezclador Rack Digital Wireless

Caracteristicas

Mezclador digital controlado para Tablet / PC / Smartphone
Wi-Fi integrado
Compatibilidad multiplataforma con dispositivos iOS, Android, Windows, Mac OS y Linux
Utilice hasta 10 dispositivos de control (tabletas, teléfonos, PC) simultáneamente
El legendario procesamiento de señal Harman de dbx®, Digitech® y Lexicon®
Preamplificadores de micrófono totalmente recuperables y controlados a distancia
Ecualizador paramétrico de 4 bandas, filtro de paso alto, compresor, de-esser y puerta de ruido en canales de entrada
Ecualizador gráfico de 31 bandas, compuerta de ruido y compresor en todas las salidas
Analizador de frecuencia en tiempo real (RTA) en entradas y salidas
3 procesadores de efectos Lexicon® FX dedicados: Reverb, Delay y Chorus
Subgrupos, grupos de silencio, grupos de vista y más controles del mezclador
Muestra / recuperación de instantáneas con cajas fuertes de canales y bloqueo de seguridad
Reproducción y grabación de audio USB de 2 canales.
Sistema de limitación de acceso protegido por contraseña
Sync ID (múltiples ventanas del navegador que permanecen en el canal Sync)


Especificaciones

Altura 85 mm (3.3")
Ancho 177mm (7.0")
Longitud 320 mm (12.6")
Peso 2.29kg (5.0lb)

SOUNDCRAFT Ui ESPECIFICACIONES TÍPICAS

• Respuesta de frecuencia 20Hz~20kHz ±0,25dB

• THD –20dBFS @ 1kHz <0,006%

• Ruido Ruido residual: –96dBu
Entradas para micro E.I.N. 22Hz~22kHz no ponderado:
–109dB EIN
Mix Masters en el equipo: < –90dBu
1 entrada a MIX/MASTER en la ganancia de unidad: < –86dBu

• Cross Talk (@1kHz)
Atenuación del canal ACTIVADO: <120dB
Atenuación fader de canal: <120dB
Micro-Micro: –103dB@ 1kHz, –93dB@ 10kHz
Línea-Línea: –103dB@ 1kHz, –93dB@ 10kHz

• Ganancia de entrada
Ganancia de micro/línea: de –40dB a +50dB (pasos de 0,1dB,
la exactitud del paso depende del tamaño del fader en el
interfaz gráfica de usuario)

• Compuerta
Umbral: –8 a +6dB
Auto Attack
Auto Release

• Compresor
Umbral: –90dB a +6dB
Ratio: 1:1~50:1
Attack: 1ms~400ms
Release: 10ms~2000ms
Makeup Gain: –24dB~+48dB

• Ecualizador de los canales
Ecualizador paramétrico de 4 bandas
Frecuencia de cada banda: 20Hz a 22kHz
Q: .05~15
Ganancia: –20dB a +20dB
HPF: 20Hz a 1kHz

• De-Esser
Umbral: –90dB a 6dB
Ratio: 8 a 1:1
Frecuencia: 2kHz a 15kHz

• Ecualizador en las salidas
32 bandas GEQ, 20Hz~20kHz ±15dB

• Compresor en las salidas
Umbral: –90dB a +6dB
Ratio: 1:1~50:1
Attack: 1ms~400ms
Release: 10ms~2000ms
Makeup Gain: –24dB~+48dB

• dbx® AFS en todas las salidas
12 ecualizadores paramétricos (6 fijos, 6 flotantes)

• Latencia
Entrada de micro - ADC - DSP -DAC - Salida de línea: 1,8ms

• Niveles de entrada y salida
Entradas para micro: +20dBu máx.
Entradas de línea: +20dBu máx.
Salidas MIX/MASTER: +23dBu máx.
Salidas de auriculares: 500mW, 1 salida utilizada (@120O);
380mW ambas salidas utilizadas

• Impedancias de entrada y salida
Entradas para micro: 10kO
Entradas de línea: 10kO
Entradas Hi-Z: 250kO
Salidas: todas a 100O

• USB
Corriente máx.: 500mA
Corriente máxima disponible para todos los puertos: 900mA

• Alimentación
Consumo (habitual): <25W
Gama de voltaje de entrada de CA: Detección automática de
88~265VAC
Frecuencia de CA: 47~63Hz

• Condiciones operativas
Intervalo de temperatura: 5°C~45°C
Humedad: 0%-90%
Temperatura de almacenamiento: –20°C~§60°C

-------------------------------

Indicador WiFi

Muestra que el wifi funciona con normalidad
El indicador también muestra el estado de arranque del wifi durante la activación del equipo. Deja de parpadear en secuencia cuando ha arrancado y está disponible para las conexiones. Entonces parpadea con la
actividad de datos.
Si el LED WiFi sigue parpadeando puede significar que el firmware no se está cargando en el DSP. Asegúrese de que el firmware más reciente está cargado en el equipo y que el conector de alimentación de CC se
ha colocado correctamente.

------------------------------------------

Conectar al punto de acceso del Ui con el ordenador, la tableta o el teléfono

1) Compruebe que la antena wifi esté conectada al equipo, conecte la fuente de alimentación externa y active el mezclador.
Observará que se ilumina un indicador LED en el interior del logotipo WiFi de su hardware Ui; éste parpadeará hasta que se
reinicie correctamente.
2) Navegue hasta la configuración wifi de su dispositivo y conéctese al punto de acceso “Soundcraft Ui”. Si esta es la primera
vez que se conecta, la contraseña por defecto será "scuiwlan".
3) Inicie el navegador de su dispositivo e introduzca la URL ui-mixer.io. Para usuarios de Android, debe utilizar un navegador
Android versión 4.4 o posterior, u otro navegador moderno como Chrome para utilizar la aplicación web de Ui.
4) Debería ver la pantalla de selección de dispositivos mostrando los iconos de las versiones para pantallas grandes (icono de
ficha) y para pantallas pequeñas (icono de teléfono) del software del Ui. Seleccione la versión aplicable a su dispositivo.

¡IMPORTANTE!

La primera vez que se conecte, es importante que establezca una nueva contraseña para el acceso wifi. Pulse el icono de ajustes y seleccione la primera ficha "NETWORK" para acceder al campo de la contraseña.

CONTROL DEL SOFTWARE

El control del software basado en navegador para la Serie Ui está disponible en dos versiones. La versión para
pantallas pequeñas está optimizada para dispositivos del tamaño de un teléfono; la versión para pantallas
grandes está optimizada para tabletas y ordenadores.
Para poder hacer el mejor uso de su mezclador Ui, lea atentamente esta sección de control del software. Existen varias funciones de navegación y de acceso a menús que simplifican enormemente el control del Ui.

Actualizaciones de software

En el sitio web de Soundcraft se publican regularmente actualizaciones del software, disponibles desde la página del producto. En el software de la tableta puede comprobar su actual versión del software del Ui, navegando hasta la página SETTINGS y
seleccionando la ficha ABOUT. En el software del teléfono puede comprobar su actual versión del software del Ui, navegando
hasta la página SETTINGS y seleccionando el botón HELP.

Para actualizar el software del Ui:

1. Descargue el archivo de actualización del Ui desde la página web y DÉJELO en formato .zip.
2. Copie el archivo .zip en un dispositivo multimedia USB que pueda conectarse a uno de los puertos Ui del mezclador USB.
Nota: El archivo puede encontrarse en cualquier directorio. Puede utilizarse cualquiera de los puertos USB del mezclador.
3. Asegura que su dispositivo cliente está conectado a la interfaz gráfica de usuario del mezclador Ui.
4. Conecte el dispositivo multimedia USB.
5. En la pantalla de la interfaz gráfica de usuario se indicará que el dispositivo USB ha sido conectado. Cuando se haya leído
el contenido del lápiz de memoria (unos 10 aproximadamente) se reconocerá la actualización.
6. La interfaz gráfica de usuario le pedirá si desea realizar una actualización. Pulse OK.
7. El mezclador llevará a cabo la actualización.
8. La interfaz gráfica de usuario presentará un mensaje que indicará si la actualización ha tenido éxito o no.
9. Deberá realizar el ciclo de desactivación y activación del equipo y conectar de nuevo el dispositivo cliente.
10. Ahora ya podrá acceder a la página ABOUT para ver la nueva información de la versión del firmware.
